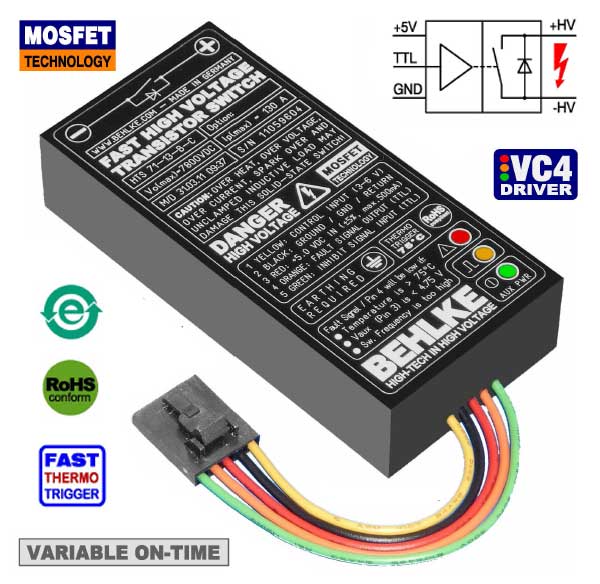

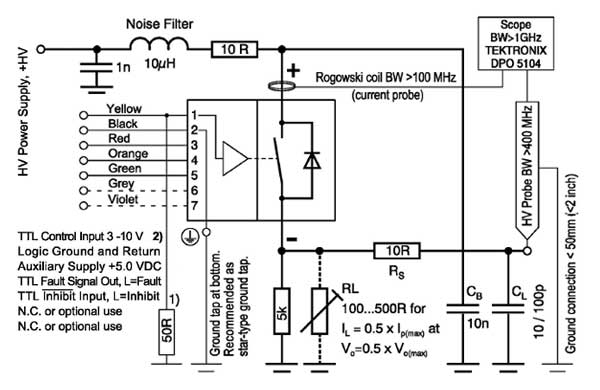

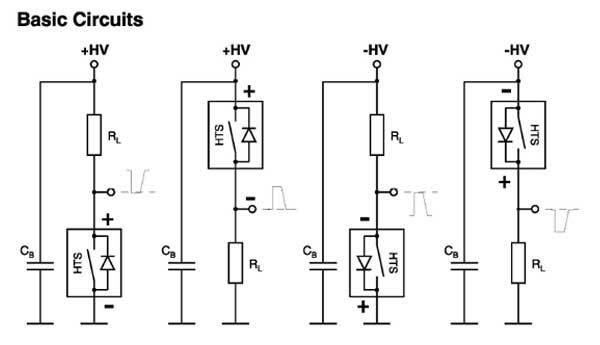

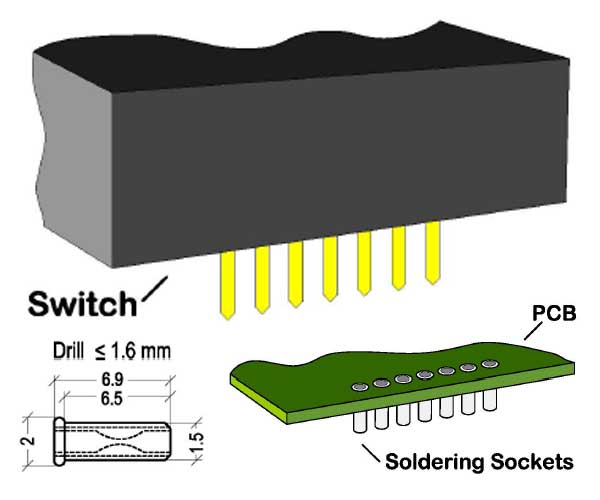

| Высоковольтные ключи компактной серии «HTS-C» имеют регулируемое время включения и сопоставимы с классическими твердотельными реле; они включены до тех пор, пока на управляющий вход подается управляющий сигнал. Твердотельные переключатели BEHLKE - это устройства с активным управлением (без лавинной техники), отличающиеся высокой надежностью и воспроизводимостью. Переключение не зависит от температуры, напряжения или нагрузки. По сравнению с обычными высоковольтными переключающими элементами, такими как газоразрядные трубки и искровые разрядники, твердотельные высоковольтные ключи BEHLKE не проявляют эффектов старения и достигают срока службы на несколько порядков выше, чем у любого другого классического высоковольтного переключателя. Высоковольтные ключи BEHLKE очень просты в обращении и требуют только простого вспомогательного источника питания постоянного тока (от 4,5 до 5,5 В) и сигнала управления, совместимого с TTL. Управляющий сигнал может быть любым положительным импульсом длительностью не менее 25 ns и амплитудой от 2 до 10 вольт. Из-за входных характеристик триггера Шмитта и очень высокого усиления сигнала ни поведение переключения, ни время нарастания включения не будут зависеть от формы волны управляющего импульса. Время восстановления после цикла переключения составляет менее 150 ns, что делает возможными пакеты с частотой до 6 МГц. Частоты всплеска даже до 10 МГц могут быть достигнуты с помощью опции HFB. Максимальная непрерывная частота переключения в первую очередь ограничена мощностью внутреннего драйвера и рассеиваемой мощностью высоковольтного переключателя. Стандартные переключатели без дополнительного охлаждения и без дополнительного источника питания HFS могут достигать нескольких 10 кГц, в зависимости от рабочего напряжения и емкости нагрузки. Более высокие частоты требуют дополнительного вспомогательного питания для внутреннего драйвера, который подключается с помощью опции HFS. Коммутатор также должен быть достаточно охлажден, если частотно-зависимая рассеиваемая мощность превышает указанное значение Pd (max). Для индивидуальных требований к охлаждению доступны различные функции охлаждения, такие как опция CCS (керамическая охлаждающая поверхность), CF (медная ребра охлаждения), CF-CER (керамические ребра охлаждения), GCF (заземленный фланец охлаждения), ILC (непрямое жидкостное охлаждение) или DLC (прямое жидкостное охлаждение). В сочетании с опцией DLC частота непрерывного переключения может быть увеличена до 3 МГц. Тем не менее, переключатели компактной серии HTS-C не предназначены в первую очередь для высокочастотной работы и высокого среднего рассеивания мощности. Если эти параметры являются основной проблемой при проектировании, то рекомендуются более крупные коммутационные модули стандартной серии HTS, которые предлагают значительно меньшее тепловое сопротивление в сочетании с вариантами охлаждения, упомянутыми выше. Коммутаторы оснащены новой «интеллектуальной» схемой управления и управления VC4, которая обеспечивает активную фильтрацию входного сигнала, формирование сигнала, контроль вспомогательного напряжения, ограничение частоты и температурную защиту. Входной фильтр позволяет использовать неэкранированный входная проводка длиной не менее 25 см (10 дюймов). Неопределенные управляющие сигналы, шум и переходные процессы некритичны для переключателя. Высоковольтный полевой МОП-транзистор всегда надежно контролируется независимо от ширины импульса или формы волны управляющего сигнала. Схема имеет 3 встроенных триггера температуры. Один термовыключатель со временем отклика <60 секунд защищает высоковольтный выключатель, два дополнительных датчика с временем отклика <10 секунд размещены в критических областях схемы драйвера. Вход блокировки (контакт 5 , L = lnhibit) позволяет подключать внешние термопары, датчики перегрузки по току и датчики I или потока охлаждающей жидкости от систем жидкостного охлаждения. Рабочие условия отображаются тремя встроенными светодиодами. В случае неисправности (вспомогательное напряжение <4,5 В постоянного тока, частота> f (макс.), температура корпуса> 75 ° C и I или Inhibit = Low) красный светодиод будет указывать на ошибку, и переключатель заблокирован не менее 2 секунд соответственно на время состояния отказа. Через некоторое время на контакте 4 появляется TTL-совместимый сигнал неисправности (низкий уровень = неисправность). В случае перегрева выключатель можно заблокировать на несколько минут, в зависимости от индивидуальных условий охлаждения. Зеленый светодиод указывает на «Готовность к работе», а желтый светодиод указывает на включенное состояние переключателя, а также короткие управляющие импульсы с длительностью импульса до 30 нс. Конструктивная концепция этих коммутационных модулей предлагает большой выбор варианты охлаждения и корпуса, а также очень высокая степень адаптации к индивидуальным требованиям OEM. Пожалуйста, обратитесь к отдельной странице опций для некоторых примеров индивидуальных решений переключателя. РЕКОМЕНДАЦИИ ПО РАЗРАБОТКЕ ЦЕПИ Для достижения минимального времени нарастания при включении и наилучшей формы импульса высокого напряжения все выводы и цепи должны иметь минимально возможную индуктивность. Этого можно добиться с помощью очень широких и короткозамкнутых дорожек на печатной плате, при необходимости в несколько слоев (многослойная печатная плата). Компоненты части, такие как R5, C6p и C6, должны быть «безиндуктивными» и должны подключаться только с помощью самых коротких проводов I. Заземляющие дорожки, включая логическое заземление, должны быть подключены к общей точке заземления (заземление звездой). Площадь индукционной петли в цепях с динамическим током всегда должна быть как можно меньше. Электропроводка и управление ВН электрические схемы всегда должны быть разделены на надлежащее расстояние. |  COMPACT SERIES with low charge MOSFET HTS 31-06-C - 3000 VDC, 64 Amps HTS 61-03-C - 6000 VDC, 32 Amps HTS 71-02-C - 1200 VDC, 25 Amps HTS 91-02-C - 9800 VDC, 20 Amps HTS 121-01-C - 12000 VDC, 15 Amps HTS 181-01-C - 18000 VDC, 12 Amps - 6 MHz Burst - 3 MHz Rep. Rate - 5 ns Rise Time - t(on) = 50 ns...∞ - Серийный номер на корпусе - для удобного отслеживания - Устойчивый к высоким температурам и негорючий пластиковый корпус в соответствии с UL94-V0. Для получения дополнительной информации о вариантах охлаждения и кондиционирования пришлите запрос! - Штекер AMP-MODU с автоматической защелкой. Розетка входит в комплект. - Стандартный корпус предназначен для крепления на печатных платах. Пожалуйста, рассмотрите вариант корпуса FH (шланг с пластмассовым фланцем), если коммутационный модуль предназначен для классической сборки / классической проводки.  Вариант PIN-C Пигтейл со штекером AMP-MODU по желанию может быть заменен позолоченными контактами для подключения к печатным платам. Для этого в коммутаторе предусмотрены пайки с позолоченными контактными пружинами. Решение для закупоривания минимизирует механическое напряжение при изменении температуры и делает модуль заменяемым. Контактные штифты нельзя припаивать напрямую.  1) Для более длинных линий передачи импульсов (> 30 см / 1tt) может потребоваться достаточная входная нагрузка. Подберите импеданс генератора, полное сопротивление линии и оконечное сопротивление. 2) Известковые измерения без джиттера требуют генераторов импульсов с амплитудой> 5 В на нагрузку 50 Ом и временем нарастания <1 нс. 3) Высоковольтные резисторы - это безиндуктивные массовые резисторы, конденсаторы - керамические.  |
